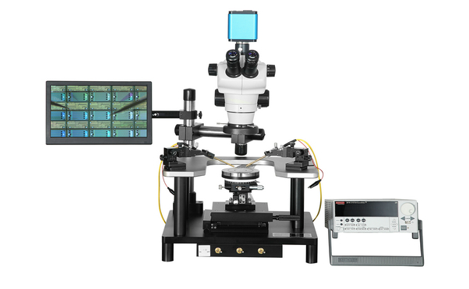

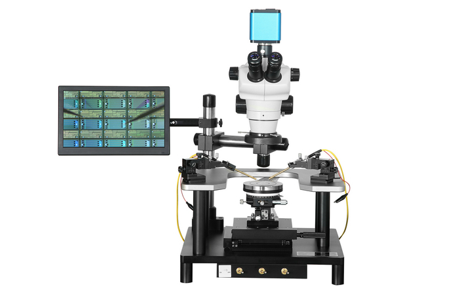

探針臺產品系列
PROBE STATION
特點/應用◆ 滿足I-V/C-V,PIV測試,光電測試等
◆ 最大可用于6英寸以內樣品測試
◆ 同軸絲杠傳動結構,線性移動
◆ 可放置于手套箱內使用
◆ 形狀輕巧,操作方便,價格實惠
特殊測試需求,請聯系我司客服確認!
主要參數| 組件 | 項目 | 型號 | |
| QYS-4 | QYS-6 | ||
| 臺體 | Chuck尺寸 | 4英寸 | 6英寸 |
| 水平旋轉 | 可360度旋轉,可微調15度,精度0.1度,帶角度鎖死裝置 | ||
| X-Y移動行程 | 4英寸*4英寸 | ||
| X-Y移動精度 | 10um | ||
| 樣品臺Z軸調節 | 可升降8mm | ||
| 樣品固定 | 真空吸附,中心吸附孔,多圈吸附環 | ||
| 針座平臺 | U型針座平臺,最多可放置6個探針座 | ||
| 背電極測試 | 樣品臺電學獨立懸空,4mm插孔可接背電極 | ||
| 顯微鏡 | 顯微鏡類型 | 單筒顯微鏡/體式顯微鏡 | |
| 放大倍率 | 16X-100X | ||
| 移動行程 | 水平方向繞立柱360度旋轉,Z軸50.8mm | ||
| 光源 | 外置LED無極調節亮度環形光源 | ||
| CCD | 200萬像素/500萬像素/1200萬像素 | ||
| 探針座 | X-Y-Z移動行程 | 12mm*12mm*12mm | |
| 移動精度 | 10um/2um/0.7um/0.5um/0.35um | ||
| 吸附方式 | 磁力吸附/真空吸附 | ||
| 探針夾具 | 線纜 | 同軸線/三軸線/射頻線 | |
| 漏電精度 | 10pA/100fA/10fA | ||
| 固定探針 | 彈簧固定/管狀固定 | ||
| 接頭類型 | BNC/三軸/香蕉頭/鱷魚夾/接線端子/射頻接口 | ||
| 探針 | DC針尖直徑 | 0.2um/lum/2um/5um/10um/20um/50um/100um | |
| RF探針頻率 | 40GHz/50GHz/67GHz/110GHz | ||
| 材質 | 鎢鋼/鈹銅/鍍鎳 | ||
| 外形 | 400mm長*400mm寬*500mm高 | ||
| 重量 | 約25千克 | ||
| 可選附件 | 加熱臺 | 屏蔽箱 | |
| 顯示器 | 防震桌 | ||
| 轉接頭 | 鍍金卡盤 | ||
| 射頻測試配件 | 光電測試配件 | ||
| 根據客戶要求定制 | |||
